Max-Fire

Descripción

  • Caldera completamente ensamblada en el taller con horno integral enfriado por agua que utiliza una construcción de pared de membrana para temperaturas de combustión de hasta 2800 ˚F.
  • Salida de gas vertical (superior) y horizontal para cumplir con los requisitos de espacio reducido.
  • Combinación de secciones de tubo desnudo y con aletas para proporcionar una recuperación de calor eficiente.
  • Múltiples diseños de tubos con aletas para optimizar la transferencia de calor.
  • Grandes tambores de vapor para asegurar una amplia área de cocción al vapor.
  • Carcasa dura o de aluminio.
  • Bajantes en ambos extremos de la caldera.
  • Alojamiento para reducción catalítica selectiva (SCR) y catalizador de CO.

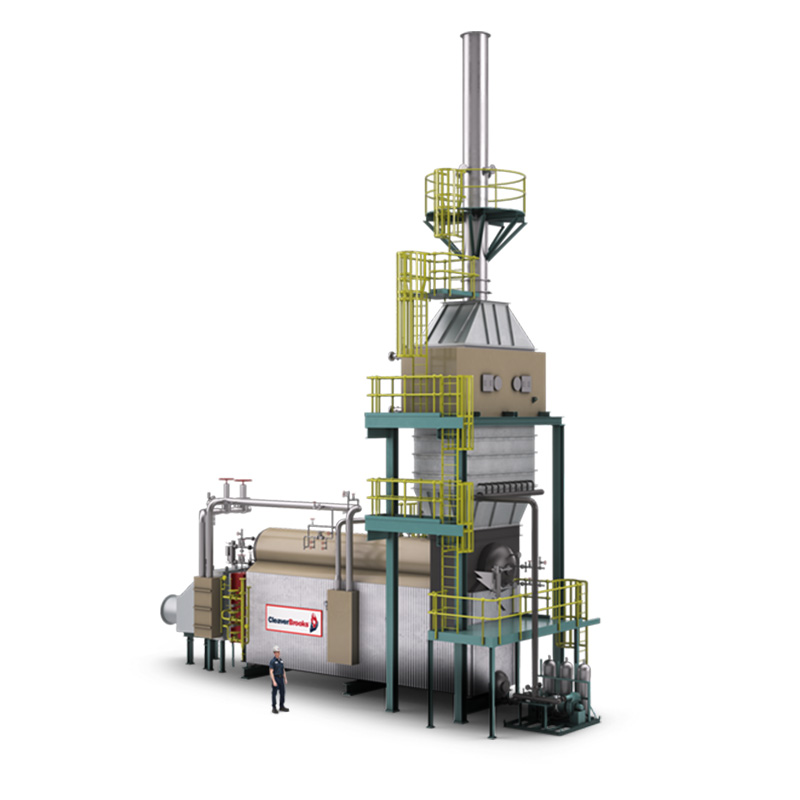

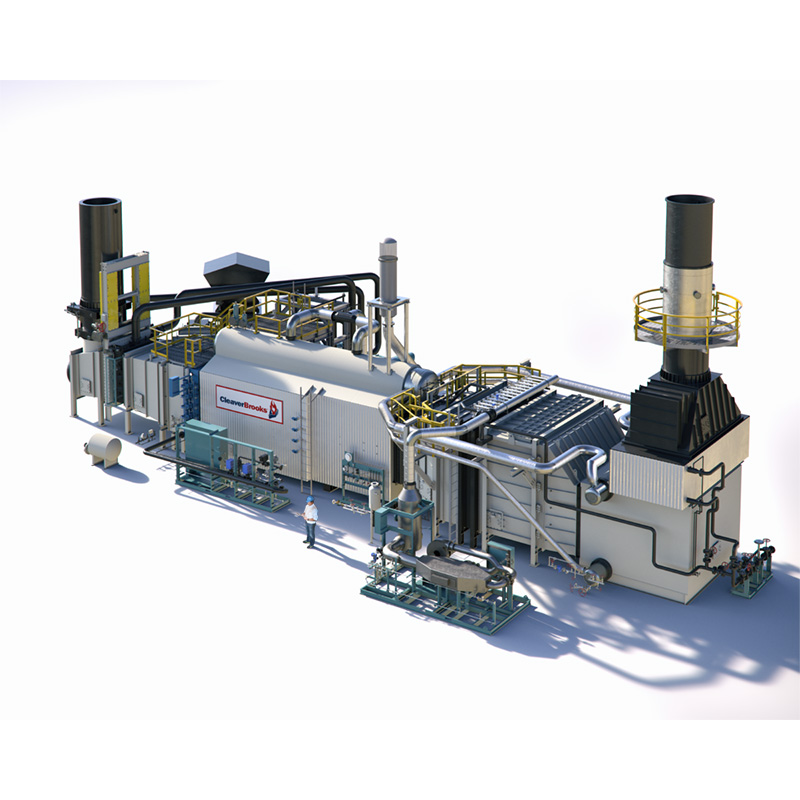

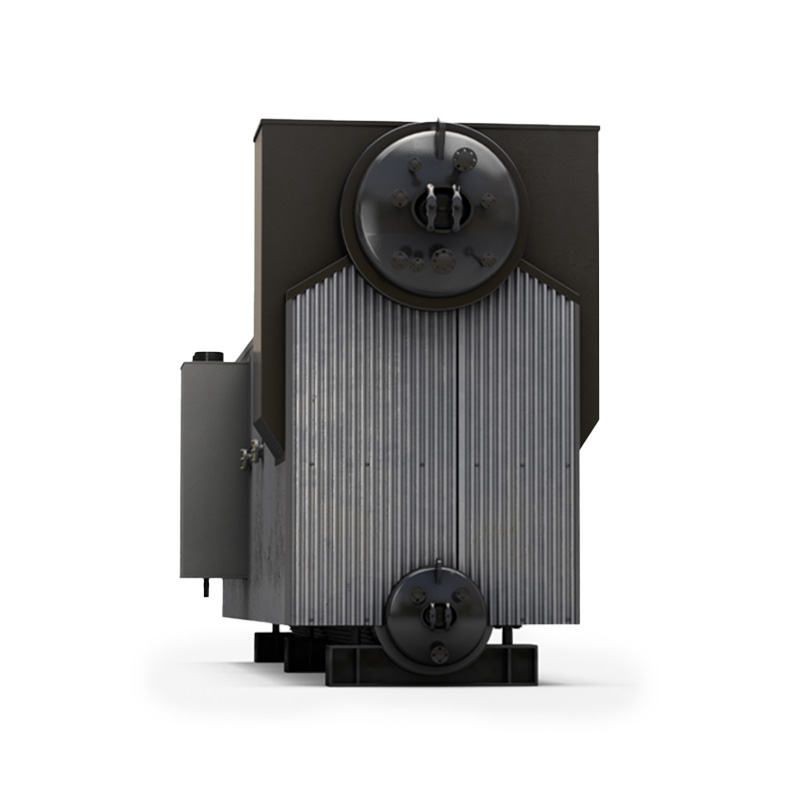

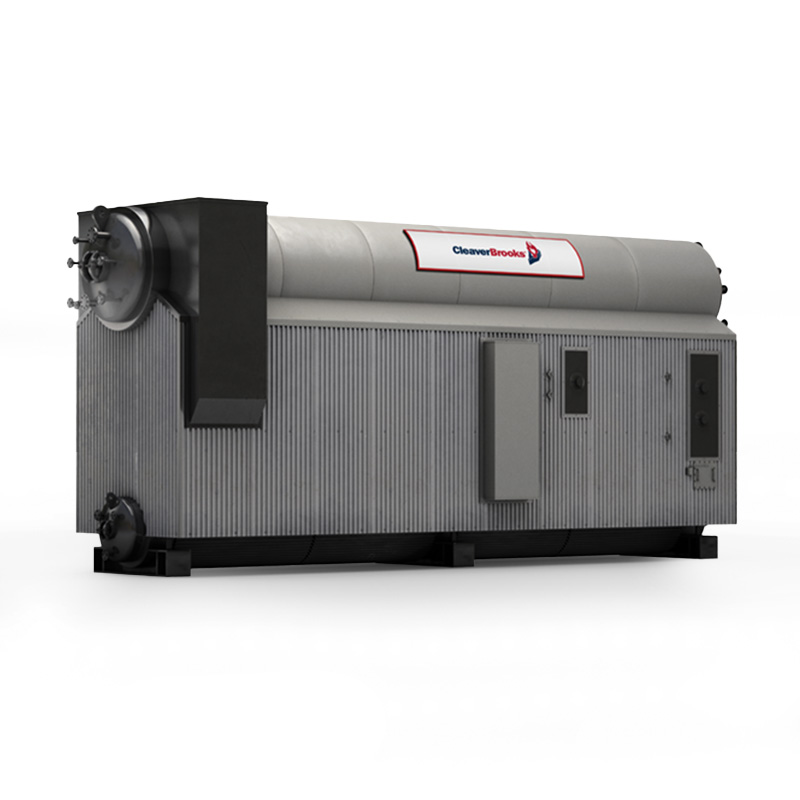

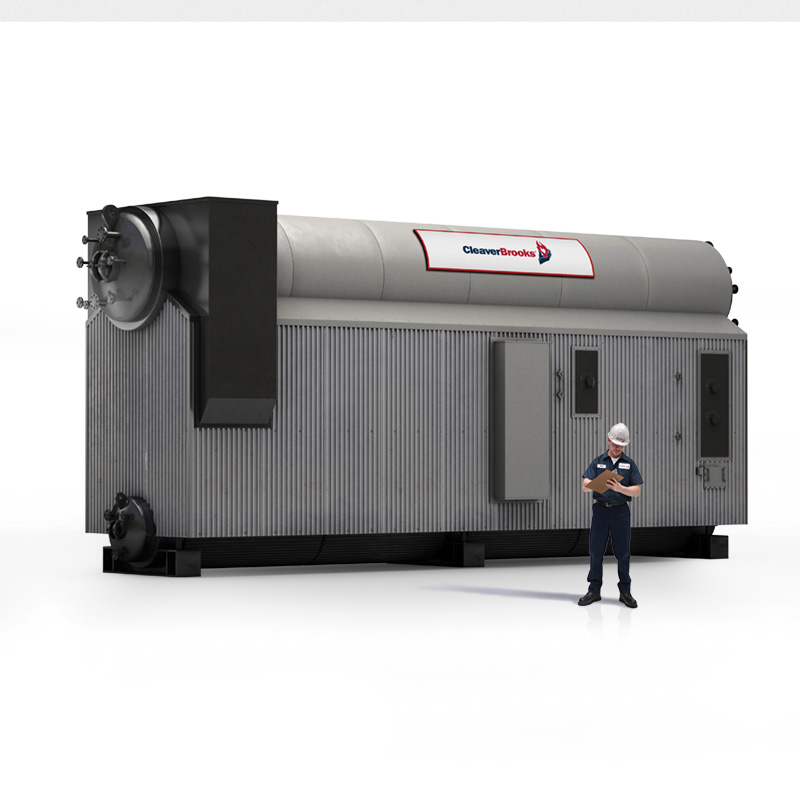

La caldera Cleaver-Brooks Max-Fire incorpora un horno integral en un solo generador de vapor de recuperación de calor (HRSG) de paquete ensamblado en el taller que combina un horno, un evaporador y un sobrecalentador, si corresponde, con un diseño de circulación natural. Con capacidad para flujos de vapor de hasta 500 000 lb/h, la serie Max-Fire se ofrece en dos modelos diferentes. Los modelos MF (estilo O) y MFA (estilo A) combinan la cámara de combustión de pared de agua formada a partir de una construcción de pared de membrana con una sección de evaporador en una sola caldera ensamblada en el taller. Los modelos VL (estilo O) y VLA (estilo A) ofrecen una sección de evaporador sin calefactor, pero aún encerrada con una construcción de pared de membrana.

Atributos

Información adicional

Flujos de Vapor (lb/hr)

10,000 – 500,000

Flujo de Escape
Ensamblado
Construccion
Tipo
Temperatura del Vapor
Presión de Diseño
Circulación
